JOBSHEET 6 "MEMBANGUN STATIK ROUTING DENGAN 6 BUAH MIKROTIK"

Nama : Rahmat Hidayat
"Membangun static Routing Dengan 4 buah Mikrotik"
Tanggal : 18/11/2014
Kelas : XII TKJ 2
SK/KD : -
No. JobSheet : 6
Guru Produktif:Pak Maman

I. TUJUAN
Konfigurasi 6 Router didalam GNS3 agar dapat terhubung satu sama lain malalui Virtual box.

II. PENDAHULUAN
Assalammu'alaikum Wr.Wb Disini saya akan membagi pengalaman dalam mengkonfigurasikan 6 Router Mikrotik.

III. ALAT DAN BAHAN
  • PC/LAPTOP
  • GSN3
  • ISO MIKROTIK 5.20
  • Virtual Box
VI. LANGKAH KERJA
1. Kita buat Topologi seperti gambar dibawah ini dengan GNS3.


2. Kita konfigurasi Mikrotik 1.
[.]   Pertama kita beri nama Mikrotiknya.
      [admin@mikrotik]> system identity set name=R1
[.]    Dan kemudian memberi nama interfacesnya.
[admin@R1]> interface set 0 name=to-lan
[admin@R1]> interface set 1 name=to-R2
[admin@R1]> interface set 2 name=to-R4
[admin@R1]> interface pr


[.]    Lalu memberikan IP pada setiap interface.
[admin@R1]> ip address add address=192.168.10.1/24 interface=to-lan
[admin@R1]> ip address add address=10.10.10.1/30 interface=to-R2
[admin@R1]> ip address add address=40.40.40.1/30 interface=to-R4
[admin@R1]> ip address pr




[.]    Menambahkan Routingnya.
[admin@R1]> ip route add dst-address=192.168.20.0/24 gateway=10.10.10.2
[admin@R1]> ip route add dst-address=20.20.20.0/30 gateway=10.10.10.2
[admin@R1]> ip route add dst-address=192.168.30.0/24 gateway=10.10.10.2
[admin@R1]> ip route add dst-address=30.30.30.0/30 gateway=10.10.10.2
[admin@R1]> ip route add dst-address=192.168.60.0/24 gateway=10.10.10.2
[admin@R1]> ip route add dst-address=192.168.40.0/24 gateway=40.40.40.2
[admin@R1]> ip route add dst-address=50.50.50.0/30 gateway=40.40.40.2
[admin@R1]> ip route add dst-address=192.168.50.0/24 gateway=40.40.40.2
[admin@R1]> ip route add dst-address=60.60.60.0/30 gateway=40.40.40.2
[admin@R1]> ip route add dst-address=192.168.60.0/24 gateway=40.40.40.2
[admin@R1]> ip route pr

3. Setelah itu kita lanjut konfigurasi ke MIKROTIK 2, dan langsung memberi nama Mikrotiknya.
      [admin@mikrotik]> system identity set name=R2

[.]    Dan kemudian memberi nama interfacesnya.
[admin@R2]> interface set 0 name=to-lan
[admin@R2]> interface set 1 name=to-R1
[admin@R2]> interface set 2 name=to-R3
[admin@R2]> interface pr

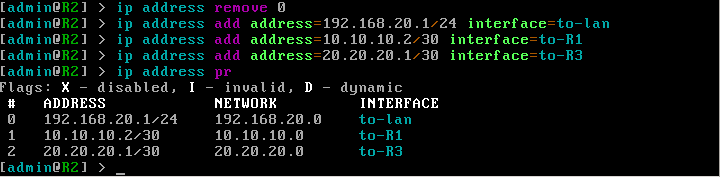

[.]    Lalu memberikan IP pada setiap interface.
[admin@R2]> ip address add address=192.168.20.1/24 interface=to-lan
[admin@R2]> ip address add address=10.10.10.2/30 interface=to-R1
[admin@R2]> ip address add address=20.20.20.1/30 interface=to-R3
[admin@R2]> ip address pr

[.]    Menambahkan Routingnya.
[admin@R2]> ip route add dst-address=192.168.30.0/24 gateway=20.20.20.2
[admin@R2]> ip route add dst-address=30.30.30.0/30 gateway=20.20.20.2
[admin@R2]> ip route add dst-address=192.168.60.0/24 gateway=20.20.20.2
[admin@R2]> ip route add dst-address=60.60.60.0/30 gateway=20.20.20.2
[admin@R2]> ip route add dst-address=192.168.50.0/24 gateway=20.20.20.2
[admin@R2]> ip route add dst-address=192.168.10.0/24 gateway=10.10.10.1
[admin@R2]> ip route add dst-address=40.40.40.0/30 gateway=10.10.10.1
[admin@R2]> ip route add dst-address=192.168.40.0/24 gateway=10.10.10.1
[admin@R2]> ip route add dst-address=50.50.50.0/30 gateway=10.10.10.1
[admin@R2]> ip route add dst-address=192.168.50.0/24 gateway=10.10.10.1
[admin@R2]> ip route pr

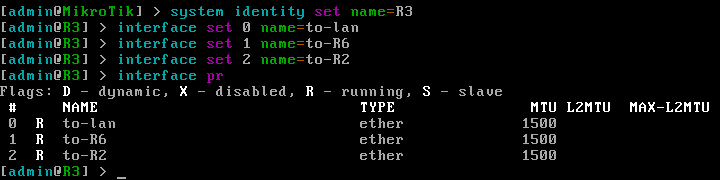

4. Kemudian itu kita lanjut konfigurasi ke MIKROTIK 3, dan langsung memberi nama Mikrotiknya.
      [admin@mikrotik]> system identity set name=R3

[.]    Dan kemudian memberi nama interfacesnya.
[admin@R3]> interface set 0 name=to-lan
[admin@R3]> interface set 1 name=to-R6
[admin@R3]> interface set 2 name=to-R2
[admin@R3]> interface pr


[.]    Lalu memberikan IP pada setiap interface.
[admin@R3]> ip address add address=192.168.30.1/24 interface=to-lan
[admin@R3]> ip address add address=30.30.30.1/30 interface=to-R6
[admin@R3]> ip address add address=20.20.20.2/30 interface=to-R2
[admin@R3]> ip address pr


[.]    Menambahkan Routingnya.
[admin@R3]> ip route add dst-address=192.168.60.0/24 gateway=30.30.30.2
[admin@R3]> ip route add dst-address=60.60.60.0/30 gateway=30.30.30.2
[admin@R3]> ip route add dst-address=192.168.50.0/24 gateway=30.30.30.2
[admin@R3]> ip route add dst-address=50.50.50.0/30 gateway=30.30.30.2
[admin@R3]> ip route add dst-address=192.168.40.0/24 gateway=30.30.30.2
[admin@R3]> ip route add dst-address=192.168.20.0/24 gateway=20.20.20.1
[admin@R3]> ip route add dst-address=10.10.10.0/30 gateway=20.20.20.1
[admin@R3]> ip route add dst-address=192.168.10.0/24 gateway=20.20.20.1
[admin@R3]> ip route add dst-address=40.40.40.0/30 gateway=20.20.20.1
[admin@R3]> ip route add dst-address=192.168.40.0/24 gateway=20.20.20.1
[admin@R3]> ip route pr


5. Kita lanjut lagi konfigurasi ke MIKROTIK 4, dan langsung memberi nama Mikrotiknya.
      [admin@mikrotik]> system identity set name=R4

[.]    Dan kemudian memberi nama interfacesnya.
[admin@R4]> interface set 0 name=to-lan
[admin@R4]> interface set 1 name=to-R5
[admin@R4]> interface set 2 name=to-R1
[admin@R4]> interface pr


[.]    Lalu memberikan IP pada setiap interface.
[admin@R4]> ip address add address=192.168.40.1/24 interface=to-lan
[admin@R4]> ip address add address=50.50.50.1/30 interface=to-R5
[admin@R4]> ip address add address=40.40.40.2/30 interface=to-R1
[admin@R4]> ip address pr


[.]    Menambahkan Routingnya.
[admin@R4]> ip route add dst-address=192.168.10.0/24 gateway=40.40.40.1
[admin@R4]> ip route add dst-address=10.10.10.0/30 gateway=40.40.40.1
[admin@R4]> ip route add dst-address=192.168.20.0/24 gateway=40.40.40.1
[admin@R4]> ip route add dst-address=20.20.20.0/30 gateway=40.40.40.1
[admin@R4]> ip route add dst-address=192.168.30.0/24 gateway=40.40.40.1
[admin@R4]> ip route add dst-address=192.168.50.0/24 gateway=50.50.50.2
[admin@R4]> ip route add dst-address=60.60.60.0/30 gateway=50.50.50.2
[admin@R4]> ip route add dst-address=192.168.60.0/24 gateway=50.50.50.2
[admin@R4]> ip route add dst-address=30.30.30.0/30 gateway=50.50.50.2
[admin@R4]> ip route add dst-address=192.168.30.0/24 gateway=50.50.50.2
[admin@R4]> ip route pr


6. Konfigurasi MIKROTIK 5. Pertama kita beri nama MikroTiknya.
[admin@MikroTik]> system identity set name=R5

[.]    Memberi nama interface R5.
[admin@R5]> interface set 0 name=to-lan
[admin@R5]> interface set 1 name=to-R4
[admin@R5]> interface set 2 name=to-R6
[admin@R5]> interface pr


[.]    Memberikan IP pada setiap interface R5.
[admin@R5]> ip address add address=192.168.50.1/24 interface=to-lan
[admin@R5]> ip address add address=50.50.50.2/30 interface=to-R4
[admin@R5]> ip address add address=60.60.60.1/30 interface=to-R6
[admin@R5]> ip address pr



[.]
    Selanjutnya menambahkan Routing di R5.

[admin@R5]> ip route add dst-address=192.168.40.0/24 gateway=50.50.50.1
[admin@R5]> ip route add dst-address=40.40.40.0/30 gateway=50.50.50.1
[admin@R5]> ip route add dst-address=192.168.10.0/24 gateway=50.50.50.1
[admin@R5]> ip route add dst-address=10.10.10.0/30 gateway=50.50.50.1
[admin@R5]> ip route add dst-address=192.168.20.0/24 gateway=50.50.50.1
[admin@R5]> ip route add dst-address=192.168.60.0/24 gateway=60.60.60.2
[admin@R5]> ip route add dst-address=30.30.30.0/30 gateway=60.60.60.2
[admin@R5]> ip route add dst-address=192.168.30.0/24 gateway=60.60.60.2
[admin@R5]> ip route add dst-address=20.20.20.0/30 gateway=60.60.60.2
[admin@R5]> ip route add dst-address=192.168.20.0/24 gateway=60.60.60.2
[admin@R5]> ip route pr

kalau 'ip route re 0,1,2,3,6,7,8,9,10,12' ,gausah diikuti!



7. Konfigurasi MIKROTIK 6. Pertama kita beri nama MikroTiknya.
[admin@MikroTik]> system identity set name=R6
[.]    Memberi nama interface.
[admin@R6]> interface set 0 name=to-lan
[admin@R6]> interface set 1 name=to-R3
[admin@R6]> interface set 2 name=to-R5
[admin@R6]> interface pr


[.]    Memberikan IP pada setiap interface.
[admin@R6]> ip address add address=192.168.60.1/24 interface=to-lan
[admin@R6]> ip address add address=30.30.30.2/30 interface=to-R3
[admin@R6]> ip address add address=60.60.60.2/30 interface=to-R5
[admin@R6]> ip address pr

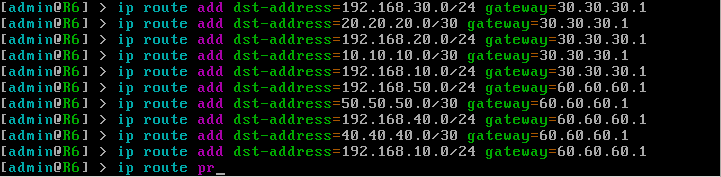

[.]    Selanjutnya menambahkan Routing.
[admin@R6]> ip route add dst-address=192.168.50.0/24 gateway=60.60.60.1
[admin@R6]> ip route add dst-address=50.50.50.0/30 gateway=60.60.60.1
[admin@R6]> ip route add dst-address=192.168.40.0/24 gateway=60.60.60.1
[admin@R6]> ip route add dst-address=40.40.40.0/30 gateway=60.60.60.1
[admin@R6]> ip route add dst-address=192.168.10.0/24 gateway=60.60.60.1
[admin@R6]> ip route add dst-address=192.168.30.0/24 gateway=30.30.30.1
[admin@R6]> ip route add dst-address=20.20.20.0/30 gateway=30.30.30.1
[admin@R6]> ip route add dst-address=192.168.20.0/24 gateway=30.30.30.1
[admin@R6]> ip route add dst-address=10.10.10.0/30 gateway=30.30.30.1
[admin@R6]> ip route add dst-address=192.168.10.0/24 gateway=30.30.30.1
[admin@R6]> ip route pr


V. HASIL KERJA
1. PING DARI MIKROTIK 1 (R1)
  • [admin@R1]> ping 192.168.20.1
  • [admin@R1]> ping 192.168.30.1
  • [admin@R1]> ping 192.168.40.1
  • [admin@R1]> ping 192.168.50.1
  • [admin@R1]> ping 192.168.60.1


2. PING DARI MIKROTIK 2 (R2)
  • [admin@R2]> ping 192.168.10.1
  • [admin@R2]> ping 192.168.30.1
  • [admin@R2]> ping 192.168.40.1
  • [admin@R2]> ping 192.168.50.1
  • [admin@R2]> ping 192.168.60.1


 3. PING DARI MIKROTIK 3 (R3)
  • [admin@R3]> ping 192.168.10.1
  • [admin@R3]> ping 192.168.20.1
  • [admin@R3]> ping 192.168.40.1
  • [admin@R3]> ping 192.168.50.1
  • [admin@R3]> ping 192.168.60.1

4. PING DARI MIKROTIK 4 (R4)
  • [admin@R4]> ping 192.168.10.1
  • [admin@R4]> ping 192.168.20.1
  • [admin@R4]> ping 192.168.30.1
  • [admin@R4]> ping 192.168.50.1
  • [admin@R4]> ping 192.168.60.1

5. PING DARI MIKROTIK 5 (R5)
  • [admin@R5]> ping 192.168.10.1
  • [admin@R5]> ping 192.168.20.1
  • [admin@R5]> ping 192.168.30.1
  • [admin@R5]> ping 192.168.40.1
  • [admin@R5]> ping 192.168.60.1
6. PING DARI MIKROTIK 6 (R6)
  • [admin@R5]> ping 192.168.10.1
  • [admin@R5]> ping 192.168.20.1
  • [admin@R5]> ping 192.168.30.1
  • [admin@R5]> ping 192.168.40.1
  • [admin@R5]> ping 192.168.50.1


    VI. KESIMPULAN
          Dalam Konfigurasi 6 ROUTER MIKROTIK kalian harus selalu teliti.
